I. Pengenalan

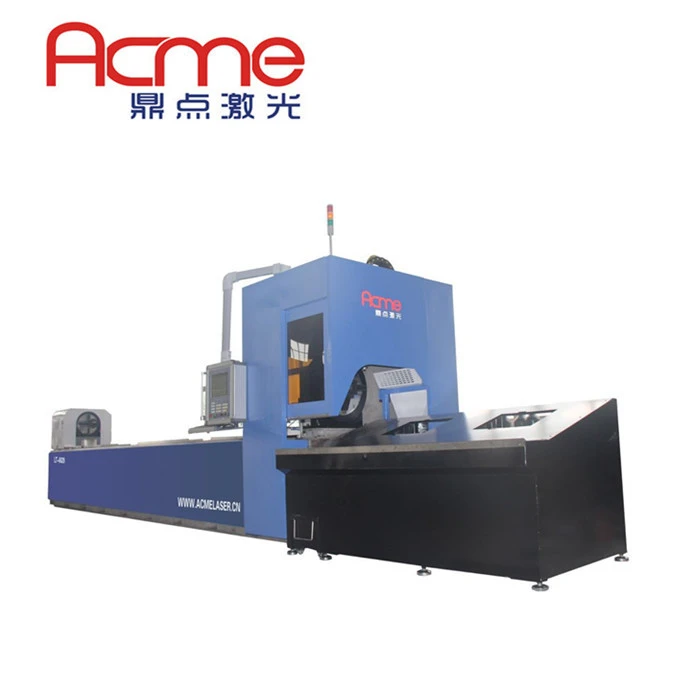

Mesin pemotong tiub laser Mesin pemotong tiub Acme Laser direka untuk memotong sebarang lubang pada tiub bahagian yang berlainan, dalam kitaran automatik sepenuhnya diprogramkan, dengan itu menghapuskan semua penggerudian tradisional, deburring, penggerudian, lapisan dan operasi penyingkiran dijalankan pada mesin konvensional. |
|

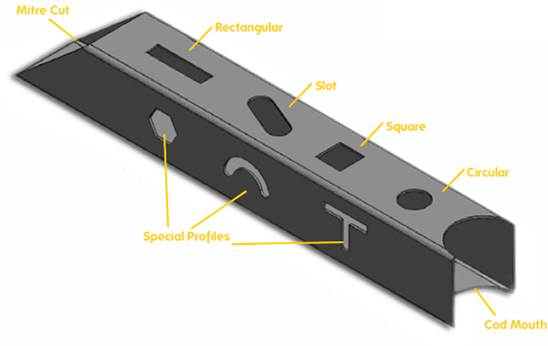

II. Jenis Pemotongan Laser
| Tiub Bulat dan Seksyen Hollow Mengurangkan Kapasiti Min: 16mm Ø Max: 273mm Ø |
| Tiub Square dan Kapasiti Pemotongan Kotak Min: 16mm x 16mm Maks: 200mm x 200mm |
| Tiub Rectangular Pemotongan Kapasiti Min: 20mm x 15mm Max: 250mm x 150mm |
| Kapasiti Pemotongan Tiub Oval / elips Min: 32mm x 17mm Max: 250mm x 125mm |
III. Had Ketebalan Keratan
Bahan | Had Ketebalan Keratan |
Keluli karbon | 15mm |
Keluli tahan karat | 10mm |
Aluminium | 8mm |
Tembaga | 5mm |
Tembaga | 5mm |
IV. Carta Kelajuan
Ketebalan | Keluli karbon | Keluli tahan karat | Aluminium |
O 2 | Air | Air | |
1.0mm | 450mm / s | 400-450mm / s | 300mm / s |
2.0mm | 120mm / s | 200-220mm / s | 130-150mm / s |
3.0mm | 80mm / s | 100-110mm / s | 90mm / s |
4.5mm | 40-60mm / s | ||
5mm | 30-35mm / s | ||
6.0mm | 35-38mm / s | 14-20mm / s | |
8.0mm | 25-30mm / s | 8-10mm / s | |
12mm | 15mm / s | ||
14mm | 10-12mm / s | ||
16mm | 8-10mm / s |
V. Bahagian Utama
Nama Perkara | Catatan |
Serat resonator laser | 2000W (IPG) |
Motor servo dan pemandu | YASKAWA (Jepun) |
Bola skru bola | HIWIN (Taiwan) |
Rak gear | CHINESE |
Ketua laser | RAYTOOLS (Switzerland) |
Chiller | TONG FEI (China) |
Sistem kawalan | PA8000 (GERMANY) |
Panduan pelapis | HIWIN (Taiwan) |
Injap berkadar gas | SMC (Jepun) atau AIRTAG |
Kotak gear pengurangan | MOTOVARIO (Perancis) |
Badan logam mesin | 16-25MM DIBUAT DARI LEMBAR LELAKI DENGAN RAWATAN HEAT DAN RELEASE |
VI. SAMPEL
VII. pembuatan berkualiti
VIII. pilihan laser tiub lain
